不銹鋼體-手柄蝶閥
產品介紹:
|
序號 |
產品屬性 | ||
|
1 |
額定工作壓力 |
PN |
1.0-1.6Mpa |
|
2 |
試驗壓力 |
殼體 |
1.5-2.4Mpa |
|
密封 |
1.1-1.76Mpa | ||
|
3 |
工作溫度 |
T |
0-100℃ |
|
4 |
適用介質 |
淡水、海水、空氣、弱酸堿等 | |
|

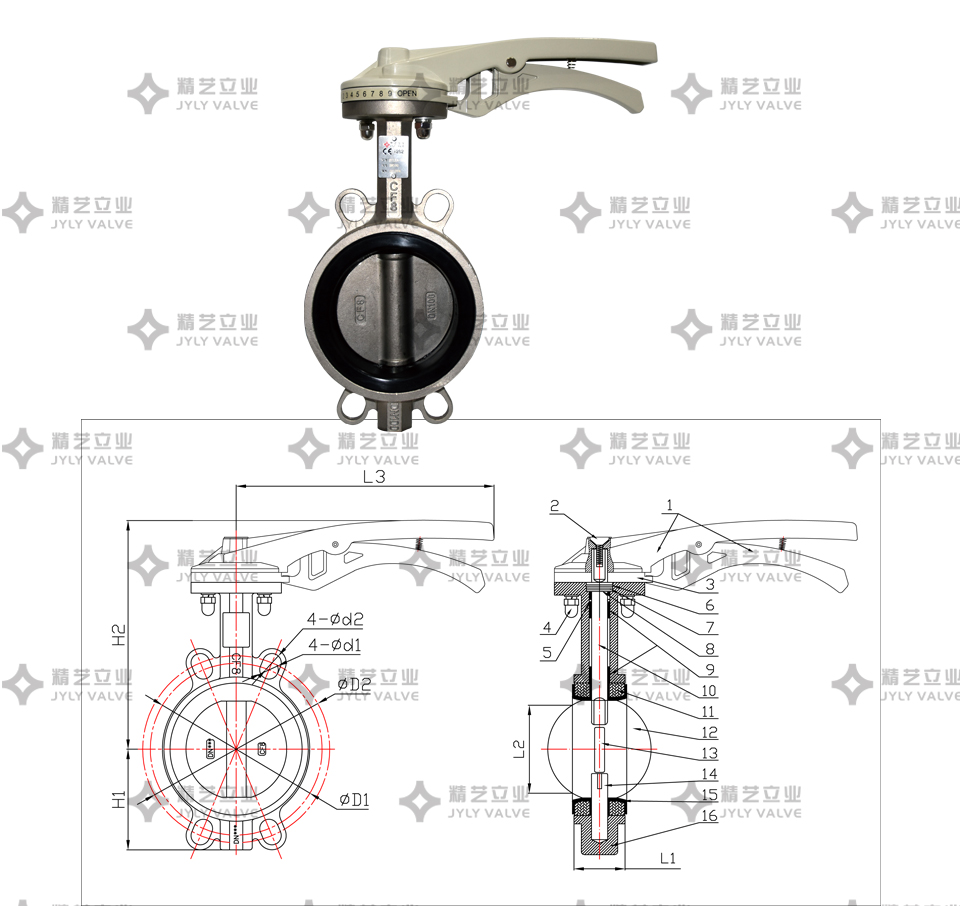

序號 |
名稱 |
材質 |
序號 |
名稱 |
材質 |
|
1 |
手柄 |
鋁合金 |
9 |
潤滑軸套 |
聚四氟乙烯 |
|
2 |
連接頂絲 |
45# |
10 |
上閥軸 |
304、316、416不銹鋼 |
|
3 |
齒盤 |
45# |
11 |
閥座靠背 |
酚醛樹脂 |
|
4 |
連接螺栓 |
不銹鋼 |
12 |
閥板 |
QT450鍍鎳、QT450覆尼龍、 鋁青銅、304、316、316L、2507、1.4469、1.4529 |
|
5 |
O型密封圈 |
NBR |
13 |
止退桿 |
UPVC、45# |
|
6 |
止退卡簧 |
50#錳鋼 |
14 |
下閥軸 |
304、316、416不銹鋼、45#碳鋼 |
|
7 |
止退環 |
45#鍍鋅 |
15 |
閥座橡膠 |
EPDM、NBR、FTFE、硅膠、氟膠 |
|
8 |
圓墊片 |
45#鍍鋅 |
16 |
閥體 |
304、316、316L銹鋼 |
|
DN |
ΦD1/ΦD2 |
4-Φd1/∮d2 |
H1 |
H2 |
L1 |
L2 |
L3 |
|
DN50 |
107.00 |
19.00 |
61 |
182 |
42 |
32 |
178 |
|
125.00 |
19.00 | ||||||
|
DN65 |
119.00 |
19.00 |
82 |
199 |
45 |
47 |
178 |
|
145.00 |
19.00 | ||||||
|
DN80 |
154.50 |
23.00 |
94 |
211 |
45 |
65 |
178 |
|
155.75 |
24.00 | ||||||
|
DN100 |
175.00 |
19.00 |
105 |
237 |
52.1 |
91 |
248 |
|
190.50 |
19.00 | ||||||
|
DN125 |
210.00 |
23.00 |
123 |
256 |
55 |
112 |
248 |
|
216.00 |
23.00 | ||||||
|
DN150 |
240.25 |
23.50 |
137 |
277 |
56 |
146 |
248 |
|
240.25 |
23.50 |
